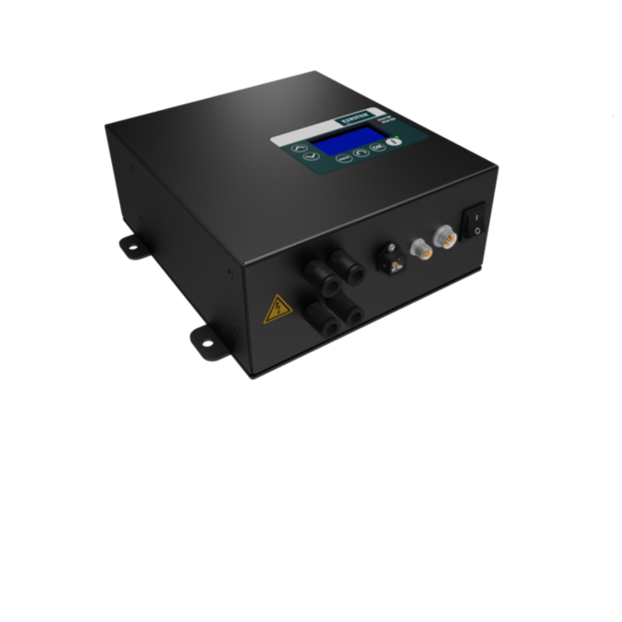

Der Aufladungsgenerator CG 202 liefert eine geregelte (digitale PID-Regelung) Ausgangsspannung von max. -25 kV bei einem maximalen Arbeitsstrom von 2 mA. Die Versorgung wird über eine Eingangsspannung von 24 VDC ±10 % sichergestellt und ist somit unabhängig von den weltweit unterschiedlichen Netzspannungsstandards. Insgesamt können an speziellen Hochspannungssteckanschlüssen bis zu 4 Aufladungsbauteile angeschlossen werden. Die Bedienung erfolgt entweder direkt über eine benutzerfreundliche Folientastatur oder über eine externe Spannungs- bzw. Stromschnittstelle. Die Arbeitsparameter sowie die Rückmeldung auftretender Fehler werden über ein übersichtliches graphisches Display angezeigt oder können über eine industrietaugliche Stromschnittstelle entnommen werden. Ebenso kann über den Generator zur vorangehenden oder anschließenden Entladung ein optionaler Entladungsgenerator angeschlossen und gesteuert werden.
Spezifikationsüberblick
- Ausgangsspannung: -2…-25 kV
- Max. Arbeitsstrom: 2 mA
- Spannungsversorgung: 24 VDC ±10 %
- IP 65
- Externe Steuerung: spannungsgesteuert 0-10 V bzw. stromgesteuert 4-20 mA
- Rückgabewerte der Arbeitsparameter über 4-20 mA Stromsignal
- 24 V Signal bei auftretendem Fehler
- Externe Freigabe über potentialfreien Kontakt
